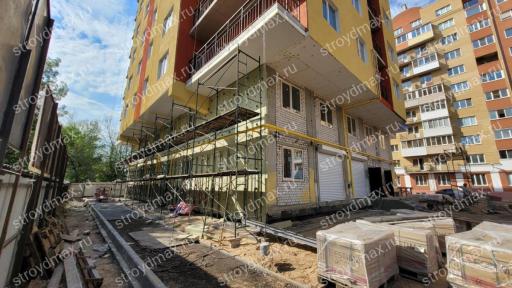

Почему так важен правильный расчет подконструкции фасада?

Навесной вентилируемый фасад — одна из самых надежных и долговечных технологий облицовки зданий. Современные НВФ успешно применяются на многоквартирных домах, бизнес-центрах, торговых комплексах, производственных объектах, гостиницах и административных зданиях. При этом большинство заказчиков традиционно уделяют основное внимание внешнему виду фасада: выбирают облицовочные материалы, цветовые решения и архитектурные элементы.

Однако практика показывает, что надежность и срок службы фасада определяются вовсе не облицовкой. Основой всей системы является подконструкция — несущий каркас, который воспринимает нагрузки, удерживает облицовочные материалы и обеспечивает безопасную эксплуатацию фасада на протяжении десятилетий.

Именно ошибки в расчете подконструкции чаще всего становятся причиной дорогостоящих дефектов, деформаций и аварийных ситуаций. Причем многие проблемы проявляются не сразу, а спустя несколько лет после завершения строительства, когда исправление ошибок требует значительных затрат.

В этой статье разберем, что представляет собой подконструкция НВФ, какие нагрузки она воспринимает, почему нельзя использовать типовые решения без инженерных расчетов и как профессиональное проектирование помогает избежать серьезных проблем в будущем.

Что такое подконструкция навесного фасада

Подконструкция (подсистема НВФ) — это несущий каркас навесного фасада, который крепится к несущим стенам здания и служит основанием для монтажа облицовки.

В состав подсистемы обычно входят:

• кронштейны;
• направляющие профили;
• анкеры;
• крепежные элементы;
• соединительные детали;
• элементы компенсации температурных деформаций.

С точки зрения инженерии именно подконструкция является наиболее ответственной частью фасадной системы. Она должна обеспечить надежное крепление облицовки независимо от погодных условий, перепадов температур и ветровых нагрузок.

При этом заказчик после завершения работ практически не видит подсистему. Внешне фасад может выглядеть идеально, но именно скрытые элементы определяют его долговечность и безопасность.

По этой причине профессиональное проектирование вентфасадов всегда начинается с расчета подконструкции, а не с выбора облицовочных материалов.

Какие нагрузки воспринимает фасадная подсистема

Многие ошибочно считают, что задача подсистемы заключается только в удержании облицовки. На практике она постоянно работает под воздействием различных нагрузок.

Основные виды нагрузок представлены в таблице.

Особенно серьезную роль играют ветровые нагрузки. Для высотных зданий они могут превышать собственный вес облицовки и становиться определяющим фактором при выборе подсистемы.

Чем выше здание, тем выше требования к расчету кронштейнов, анкеров и направляющих. Ошибки на этом этапе способны привести к постепенной деформации конструкции или даже разрушению отдельных элементов фасада.

Кроме того, фасад постоянно испытывает температурные воздействия. Металлические элементы нагреваются летом и охлаждаются зимой, меняя свои размеры. Если это не учтено в проекте, со временем возникают напряжения, способные привести к деформациям облицовки и повреждению крепежных узлов.

Почему нельзя использовать типовые решения без расчёта

Одна из самых распространенных ошибок заказчиков — желание использовать уже готовое решение, успешно примененное на другом объекте.

На первый взгляд два здания могут выглядеть одинаково. Однако с точки зрения проектирования НВФ между ними могут существовать принципиальные различия.

На расчет подконструкции влияют:

• этажность объекта;
• ветровой район строительства;
• материал несущих стен;
• состояние основания;
• тип облицовки;
• архитектурная геометрия фасада;
• наличие выступающих элементов;
• высота парапетов;
• условия эксплуатации здания.

Например, вентфасад из керамогранита на пятиэтажном административном здании и такой же фасад на шестнадцатиэтажном жилом доме потребуют совершенно разных инженерных решений.

То же самое касается реконструкции старых объектов. Внешне кирпичная кладка может выглядеть надежной, однако обследование часто выявляет скрытые дефекты, которые требуют пересмотра схемы крепления фасадной системы.

Именно поэтому профессиональное проектирование НВФ всегда начинается со сбора исходных данных и обследования объекта.

Какие ошибки чаще всего допускаются при расчете подконструкции

Даже опытные участники строительного процесса иногда недооценивают сложность расчетов фасадной подсистемы.

Рассмотрим наиболее распространенные ошибки.

Ошибка №1. Недооценка ветровых нагрузок

Это одна из самых опасных ошибок при проектировании навесных фасадов.

Ветровая нагрузка зависит от:

• региона строительства;
• высоты здания;
• конфигурации фасада;
• окружающей застройки.

На углах здания и в верхних зонах нагрузка может значительно превышать средние значения по фасаду.

Если расчет выполнен неправильно, возникают:

• деформации направляющих;
• ослабление крепежа;
• повышенные нагрузки на анкеры;
• повреждение облицовки.

Для высотных объектов ветровой расчет является обязательным этапом проектирования.

Ошибка №2. Неправильный подбор кронштейнов

Кронштейны являются основными несущими элементами подсистемы.

Ошибки возникают при:

• неправильном выборе длины;
• недостаточной несущей способности;
• неверном определении шага установки;
• игнорировании особенностей основания.

На практике это приводит к потере жесткости фасада и увеличению нагрузок на отдельные узлы конструкции.

Ошибка №3. Ошибки в расчете анкеров

Даже качественная подсистема не сможет работать надежно, если неправильно подобраны анкеры.

Особенно часто проблемы возникают на объектах реконструкции.

При недостаточной несущей способности основания возможно:

• вырывание креплений;
• образование трещин;
• потеря устойчивости конструкции.

Поэтому при проектировании НВФ обязательно выполняются расчеты анкеровки с учетом характеристик основания.

Ошибка №4. Игнорирование температурных деформаций

Металлические элементы подсистемы постоянно изменяют размеры под воздействием температуры.

На длинных участках направляющих это приводит к значительным перемещениям.

Если проектировщик не предусмотрел компенсационные решения, могут возникнуть:

• волны на фасаде;
• деформация облицовки;
• разрушение крепежных соединений;
• повышенные напряжения в системе.

Подобные дефекты часто проявляются спустя несколько лет эксплуатации и становятся причиной дорогостоящих ремонтов.

Ошибка №5. Отсутствие обследования основания

Особенно актуально для объектов капитального ремонта и реконструкции.

Многие проектные ошибки связаны с тем, что фактическое состояние стен отличается от ожидаемого.

При обследовании нередко выявляются:

• пустоты в кладке;
• ослабленные участки;
• поврежденные швы;
• скрытые дефекты конструкций.

Без учета этих факторов корректный расчет подсистемы невозможен.

Что может произойти при ошибках расчета

Последствия ошибок проектирования могут быть весьма серьезными.

Важно понимать, что стоимость исправления подобных ошибок обычно многократно превышает затраты на профессиональное проектирование.

Если проблема выявляется после завершения монтажа, зачастую приходится демонтировать часть облицовки, менять крепежные элементы и выполнять повторные работы.

Именно поэтому грамотный расчет подконструкции рассматривается не как дополнительная статья расходов, а как инвестиция в надежность фасада.

Какие нормативные документы учитываются при расчете НВФ

Проектирование фасадных систем выполняется не произвольно, а на основании действующих нормативных документов.

Наиболее важными являются:

Каждый из этих документов влияет на расчет подсистемы и позволяет обеспечить безопасность эксплуатации фасада.

При проектировании многоквартирных домов, общественных зданий и объектов капитального ремонта соблюдение нормативных требований является обязательным.

Как выполняется профессиональный расчет подконструкции

Профессиональное проектирование НВФ включает несколько этапов.

Этап 1. Обследование объекта

На этом этапе специалисты изучают:

• состояние основания;
• характеристики стен;
• существующие дефекты;
• архитектурные особенности здания.

Без обследования невозможно получить достоверные исходные данные.

Этап 2. Сбор исходной информации

Учитываются:

• архитектурные решения;
• высота объекта;
• тип облицовки;
• регион строительства;
• требования заказчика.

На основе этих данных определяется расчетная схема фасада.

Этап 3. Инженерные расчеты

Производится:

• расчет ветровых нагрузок;
• расчет кронштейнов;
• расчет анкеров;
• подбор направляющих;
• анализ температурных деформаций.

Этот этап позволяет определить оптимальную конфигурацию системы.

Этап 4. Подбор элементов подсистемы

Подбираются:

• кронштейны;
• направляющие;
• анкеры;
• крепежные элементы;
• противопожарные решения.

Все элементы должны работать как единая система.

Этап 5. Выпуск проектной документации

Заказчик получает:

• чертежи;
• спецификации;
• схемы крепления;
• узлы примыкания;
• расчеты и пояснительную документацию.

Именно этот комплект становится основой дальнейшего монтажа.

Реальный кейс: как перерасчет подсистемы помог избежать дорогостоящей переделки

При проектировании фасада административного здания подрядчик первоначально предложил типовую схему крепления подсистемы.

После выполнения полноценного расчета выяснилось, что ветровые нагрузки на угловых участках здания значительно превышают ожидаемые значения.

Дополнительный анализ показал:

• необходимость изменения шага кронштейнов;
• усиление отдельных узлов;
• корректировку схемы анкеровки.

Если бы монтаж выполнялся по первоначальному варианту, в процессе эксплуатации возникал высокий риск деформации фасада.

После перерасчета проект был скорректирован еще до начала работ.

В результате заказчик избежал потенциальных переделок и получил надежную систему, соответствующую требованиям безопасности.

Почему выгодно заказывать проектирование и монтаж в одной компании

Для заказчика гораздо выгоднее, когда проектирование НВФ и монтаж выполняет одна организация.

Такой подход обеспечивает:

• единую ответственность за результат;
• отсутствие противоречий между проектом и стройкой;
• оперативное решение вопросов на объекте;
• снижение риска ошибок;
• более прозрачный контроль качества;
• прогнозируемые сроки реализации проекта.

Кроме того, специалисты, которые разрабатывают проект, лучше понимают особенности его реализации на практике.

Это позволяет избежать многих проблем, возникающих при передаче проекта стороннему подрядчику.

Чек-лист заказчика: что проверить до начала монтажа

Перед началом фасадных работ стоит убедиться, что:

• выполнен расчет подсистемы;
• проведено обследование объекта;
• учтены ветровые нагрузки;
• подобраны крепежные элементы;
• предусмотрены деформационные решения;
• выполнены расчеты анкеровки;
• подготовлена проектная документация;
• проработаны вопросы пожарной безопасности;
• определены решения по узлам примыкания.

Наличие этих пунктов существенно снижает вероятность проблем в будущем.

Частые вопросы

Вывод

Подконструкция — это основа надежности любого навесного вентилируемого фасада. Именно она воспринимает нагрузки, обеспечивает устойчивость облицовки и отвечает за безопасность эксплуатации здания.

Большинство серьезных проблем с НВФ возникает не из-за облицовочных материалов, а из-за ошибок проектирования и расчета подсистемы. Недооценка ветровых нагрузок, ошибки анкеровки, неправильный подбор кронштейнов или отсутствие обследования основания способны привести к дорогостоящим последствиям спустя годы после завершения строительства.

Профессиональный расчет подконструкции позволяет:

• обеспечить надежность фасада;
• избежать деформаций и повреждений;
• выполнить требования нормативных документов;
• снизить эксплуатационные риски;
• продлить срок службы фасадной системы.

Если вы планируете устройство навесного фасада, капитальный ремонт или реконструкцию здания, важно начать проект с профессионального обследования объекта и инженерного расчета подсистемы. Именно этот этап во многом определяет, насколько надежным и долговечным будет фасад в дальнейшем.
